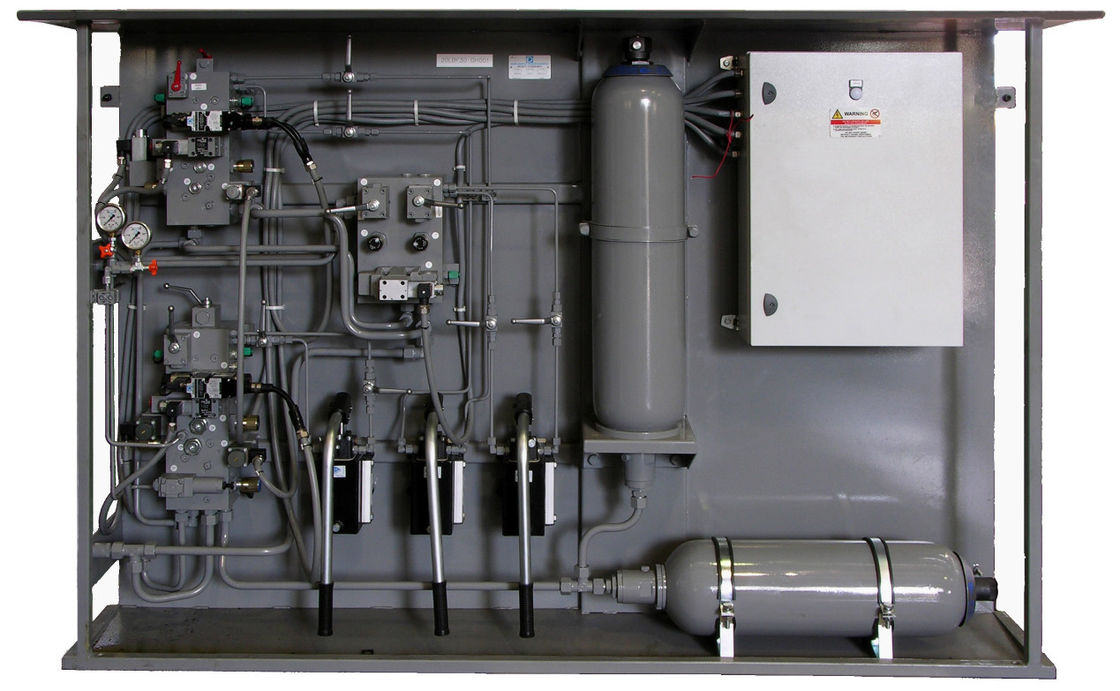

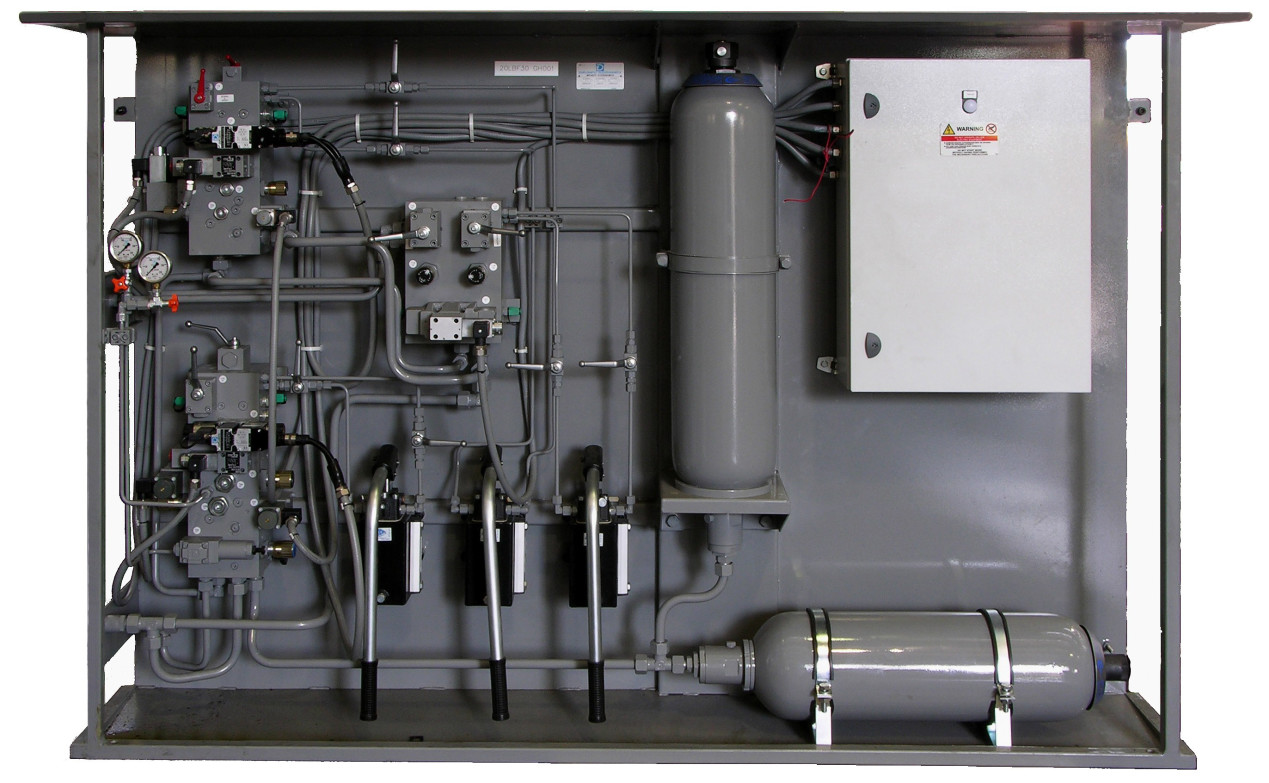

 PAINEL DE CONTROLE HIDRÁULICO (HCP)

O painel de controle para válvulas de controle consiste:

N° 2 válvulas proporcionais de SV (vapor e desuper. válvulas de controle), fornecidas com os circuitos eletrônicos incorporados

EM-FORa, válvulas de solenoide da dois-posição (EV), para executar ações de emergência (abertura rápida < 1="" sec="">

acumulador

O HCP abriga igualmente o analogue que posiciona cartões (válvulas de vapor e válvulas desuperheating) para o controle do curso no sistema fechado do laço.

O tempo de resposta -FORa em válvulas pode separadamente ser ajustado por dispositivos de estrangulamento apropriados.

O circuito hidráulico deve ser fornecido com as válvulas de porta para permitir ações da manutenção.

Os ciclos completos estão permitidos, quando as bombas se realizam ainda, dentro de 15 minutos da parada da bomba, devido aos escapamentos.

Opções:

Bomba de mão

-FORa em válvulas para o closing rápido < 3="" sec="">

ARMÁRIO DE CONTROLE BONDE

O armário de controle bonde é fornecido com um alimentador/transformador redundantes para que os circuitos auxiliares (240 VAC 24 VDC), luzes de advertência, lâmpadas, contatores e todo o outro componente necessário conceda a eficiência do equipamento hidráulico do todo.

O armário, cabido com um fã (extrator) completo com o cartucho substituível, inclui um soquete bonde auxiliar.

Fabricado de acordo com os padrões industriais, com grau mínimo IP42 da proteção, abriga o sistema de controlo para que válvulas de solenoide da emergência e 1 PLC controle o motopropulsor hidráulico, o painel de controle e os sinais do intercâmbio com sala de comando.

O armário abriga igualmente o analogue que posiciona cartões (válvulas de vapor e válvulas desuperheating) para o controle do curso no sistema fechado do laço.

Os circuitos auxiliares são protegidos separadamente, mesmo quando redundante (controle das bombas, de alimentação do PLC fonte e válvulas proporcionais).

Entrada do cabo da parte inferior.

O cabo máximo passa do armário ao painel de controle aproximadamente 200 M.

A resistência máxima de válvulas proporcionais fornece o cabo 2 W.

Tamanhos aproximados 1200 x 2000 (+ 100) x 600 milímetros.

FUNÇÕES DE CONTROLE DO PLC

O HPU é controlado por um PLC, situado dentro do armário bonde. O PLC controla sinais da falha e de emergência assim como comutação da bomba.

O PLC é fornecido com a exposição e o teclado reservando verificar parâmetros programados no local, e alterá-los se for necessário.

O acesso à alteração do parâmetro é protegido pela senha.
