indústrias as mais kinghonest LTD
| Lugar de origem: | China |
|---|---|
| Marca: | KINGHONEST |
| Certificação: | ISO9001 |
| Quantidade de ordem mínima: | negociação |
| Preço: | Negotiation |
| Detalhes da embalagem: | Empacotamento protetor |
| Tempo de entrega: | 1-2 dias |
| Termos de pagamento: | T/T. |
| Habilidade da fonte: | 10000 medidores quadrados/mês |
| Painel de controle: | Válvulas proporcionais de SV, fornecidas com os circuitos eletrônicos incorporados EM-FORa, válvulas | -fora na válvula: | EM-FORa, válvulas de solenoide da dois-posição (EV), para executar o acumulador das ações de emergên |
|---|---|---|---|
| Opções: | Bomba de mão | Luzes: | Poder sobre |
| Gabinete: | cabido com um fã (extrator) | Alarme principal: | Aviso |
| Realçar: | hydraulic valve remote control system,electric hydraulic control system |
||

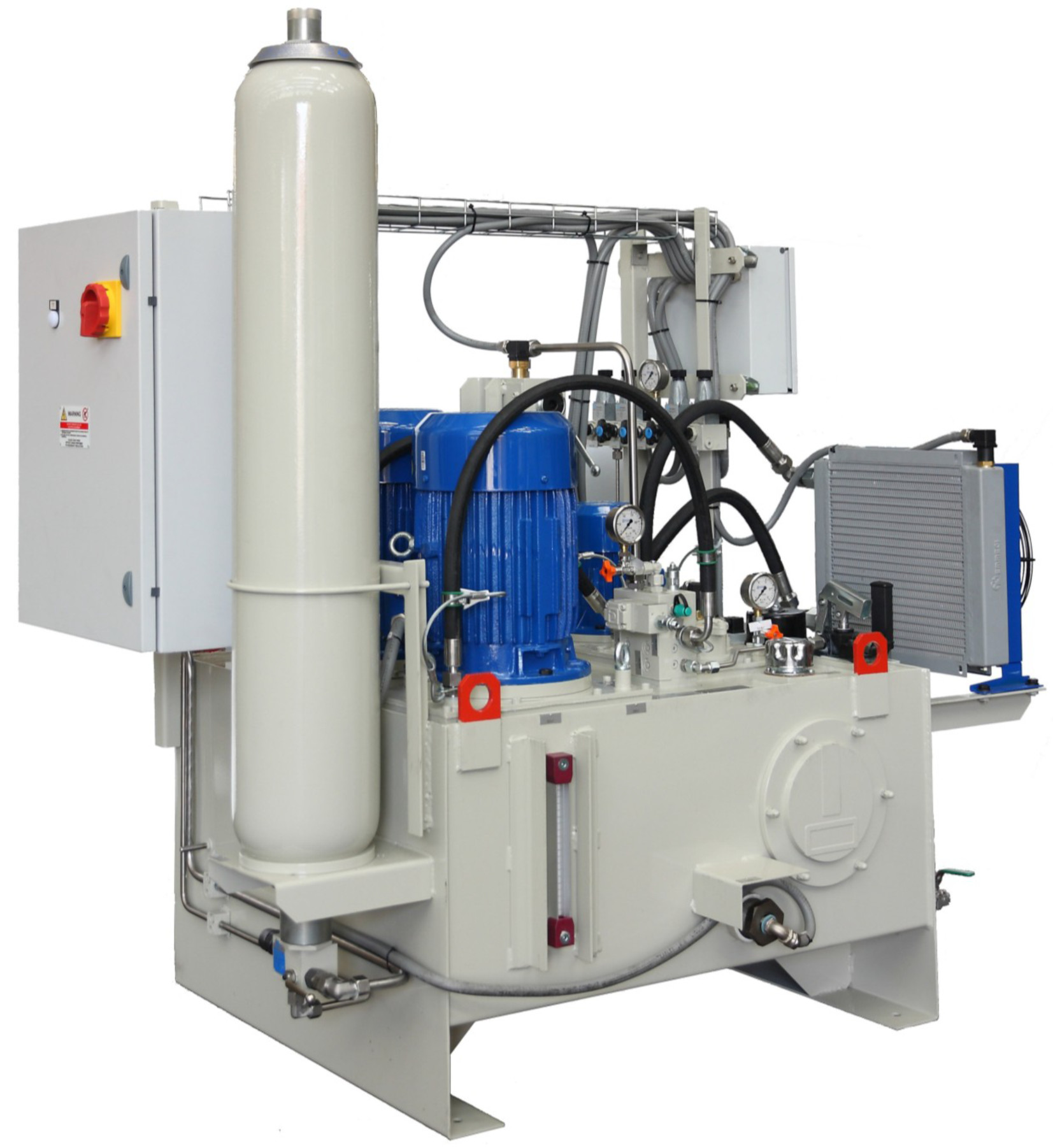

PAINEL DE CONTROLE HIDRÁULICO (HCP)
O painel de controle para válvulas de controle consiste:
Válvulas proporcionais de SV, fornecidas com os circuitos eletrônicos incorporados
EM-FORa, válvulas de solenoide da dois-posição (EV), para executar ações de emergência
acumulador
O painel de controle para -FORa na válvula consiste:
EM-FORa, válvulas de solenoide da dois-posição (EV), para executar ações de emergência
acumulador
O tempo de resposta -FORa em válvulas pode separadamente ser ajustado por dispositivos de estrangulamento apropriados.
O circuito hidráulico deve ser fornecido com as válvulas de porta para permitir ações da manutenção.
Os ciclos completos estão permitidos, quando as bombas se realizam ainda, dentro de 15 minutos da parada da bomba, devido aos escapamentos.
Opções:
Bomba de mão
Certificação de SIL 2 para ações da falha
O armário de controle bonde é fornecido com um alimentador/transformador redundantes para que os circuitos auxiliares (240 VAC 24 VDC), luzes de advertência, lâmpadas, contatores e todo o outro componente necessário conceda a eficiência do equipamento hidráulico do todo.
O armário, cabido com um fã (extrator) completo com o cartucho substituível, inclui um soquete bonde auxiliar.
Fabricado de acordo com os padrões industriais, com grau mínimo IP42 da proteção, abriga o sistema de controlo para que válvulas de solenoide da emergência e 1 PLC controle o motopropulsor hidráulico, o painel de controle e os sinais do intercâmbio com sala de comando.
Os circuitos auxiliares são protegidos separadamente, mesmo quando redundante (controle das bombas, de alimentação do PLC fonte e válvulas proporcionais).
Entrada do cabo da parte inferior.
O cabo máximo passa do armário ao painel de controle aproximadamente 200 M.
A resistência máxima de válvulas proporcionais fornece o cabo 2 W.
Tamanhos aproximados 1200 x 2000 (+ 100) x 600 milímetros.
As seguintes luzes de advertência e teclas são montadas na parte dianteira:
Luzes:
Poder sobre
Alarme principal
Aviso
Teclas:
Emergência
Restauração do alarme
Começo das bombas
Parada das bombas
Seletor operação automática/manual.
FUNÇÕES DE CONTROLE DO PLC
Os cilindros são controlados por um PLC, situado dentro do armário bonde. O PLC controla a posição dos cilindros de acordo com os pontos ajustados transmitidos pela sala de comando, e controla sinais da falha e de emergência assim como comutação da bomba.
O PLC é fornecido com a exposição e o teclado reservando verificar os parâmetros programados no local, e alterá-los se necessário.
O acesso à alteração do parâmetro é protegido pela senha.
